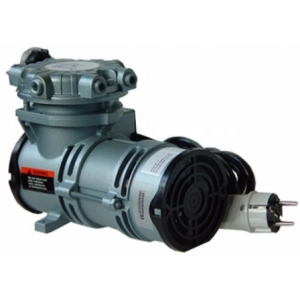

Электродвигатель компрессора AIR PUMP AP2, размещенный в корпусе, питается от сети переменного тока с напряжением 220 В. Для охлаждения двигателя служат 2 вентилятора, крепящиеся на валу с обоих торцов. На боку корпуса смонтирован конденсатор необходимый для запуска электродвигателя.

Камеры всасывания и нагнетания образованы благодаря специальной конструкции крышки, стальной перегородки с пружинными клапанами и фигурной резиновой прокладке, разделяющей и герметизирующей камеры. Камеры всасывания и нагнетания образованы благодаря специальной конструкции крышки, стальной перегородки с пружинными клапанами и фигурной резиновой прокладке, разделяющей и герметизирующей камеры.

Во всасывающее отверстие (INLET) вкручен фильтр с войлочными кольцами, задерживающими пыль и прочие загрязнения воздуха. В отверстие камеры нагнетания (OUTLET) вкручивается штуцер с обратным клапаном, соединяющийся с помощью шланга с водопроводной трубкой.

Для управления включением или отключением компрессора AIR PUMP AP2 используется датчик потока, который отключает компрессор при отсутствии расхода воды через трубопровод. Для снижения объема нагнетаемого воздуха следует выкрутить из крышки заглушку на стороны камеры нагнетания. В свободное отверстие необходимо вкрутить воздушный вентиль или шайбу с отверстием заданного размера, которые будут стравливать лишний воздух.

ХАРАКТЕРИСТИКИ

• Мощность: 190 Вт

• Напряжение: 220 В

• Максимальный ток: 0,9 А

• Частота: 50 Гц

• Допустимая температура воздуха: от +5 до +40°С

• Максимальная влажность: 90%

• Максимальное противодавление: 0,6 МПа

• Производительность при противодавлении 0,6 МПа: 600 л/час

• Диаметр резьбовых отверстий: 1/4''

• Масса: 4,34 кг
