Крыльчатый преобразователь состоит из корпуса, закрытого крышкой, внутри которого расположена крыльчатка. Счетный механизм содержит масштабирующий редуктор со стрелочными и роликовыми указателями объема.

Принцип работы счётчиков состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Поток воды попадает в корпус счётчика на

крыльчатку.

У счетчиков EТ вращение крыльчатки передается в счетный механизм с помощью магнитной муфты. Вода, пройдя измерительную полость с крыльчаткой, поступает в выходной

патрубок корпуса счетчика. Вращение крыльчатки передается ведомой муфте счетного механизма с помощью магнитной передачи, защищенной антимагнитным кольцом.

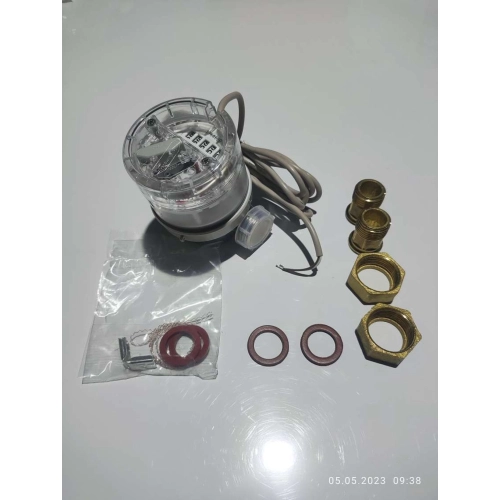

Водосчетчики ETK D. Базовая модель оснащена 7-роликовым счетным механизмом и магнитной стрелкой, позволяющей оснащать водосчетчик импульсным датчиком с ценой импульса в 10 л/имп.

Счетный механизм имеет пять или восемь роликовых указателей для регистрации количества прошедшей через счетчик воды в целых м3 и долях м3 (литров). Счетчик с пятью роликовыми указателями имеет четыре стрелочных указателя, а счетчик с восемью роликами -

один. В счётном механизме имеется сигнальная звёздочка, обеспечивающая повышение разрешающей способности счётчика при его настройке, поверке или калибровке.

В зависимости от температуры рабочей среды счетчики ET выпускаются в следующих

исполнениях:

- ЕТК для температуры до 40 °C;

- ЕTW для температуры до 90°С;

- ЕTH для температуры до 150°С.

Счётчики имеют исполнения, оснащенные магнитоуправляемым герметизированным

контактом "геркон" для дистанционной передачи низкочастотных импульсов, пропорциональных количеству прошедшей через счетчик воды. На шкале каждого счетчика указывается

цена импульса (передаточный коэффициент, имеющий одно из следующих значений 1.0, 2.5,

10, 25, 100 л/имп.

В зависимости от способа установки "геркона", конструкции корпуса, антимагнитной

защиты счетчик имеет дополнительные обозначения:

- "I" с защитной металлической крышкой и кабелем для подключения к счетчику импульсов или электронному блоку;

- "I-N" съемный датчик с кабелем, который при необходимости закрепляется на посадочных местах в крышке счетного механизма;

- "N" при исполнении только с магнитом на стрелочном указателе.

Счётчики предназначены для установки, как на горизонтальных, так и на вертикальных

трубопроводах.

Присоединие

DN15
