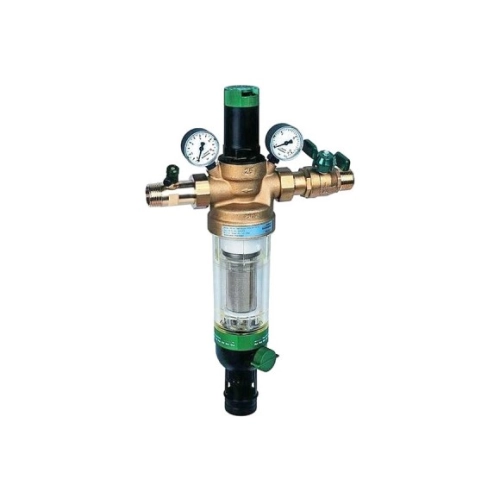

Устройство водоснабжения Honeywell HS10S состоит из:
1. Обратного клапана, который препятствует возникновению нежелательного противодавления и противотока жидкости;
2. Сетчатого фильтра с обратной промывкой. Фильтрующим элементом является сетка из нержавеющей стали, которая препятствует проникновению взвешенных частиц, таких как песок, ржавчина, окалина, ил и др.;
3. Редукционного клапана, с помощью которого можно уменьшить расход воды и скорректировать нежелательные колебания давления на входе, что позволяет защитить последующие элементы магистрали;
4. Запорного крана на выходе фильтра, позволяющего отключить подачу воды для проведения технического обслуживания;
5. Двух манометров для измерения давления на входе и на выходе фильтра.
Степень загрязнения фильтра можно отследить с помощью манометров, а также благодаря прозрачному ударопрочному корпусу, который предназначен для работы только с холодной водой (максимальная температура 40°C).
Преимуществом Honeywell HS10S является бесперебойная подача чистой воды потребителю даже при обратной промывке фильтрующего элемента. Это происходит благодаря конструктивной особенности сетки, она состоит из двух частей: нижняя основная и верхняя дополнительная. В режиме фильтрации вода походит снаружи внутрь через основную нижнюю часть. При открывании клапана обратной промывки весь сетчатый фильтр опускается вниз. Фильтрация осуществляется через дополнительную верхнюю сетку, после этого поток воды разделяется — одна часть используется для промывки основной сетки, другая идет к потребителю. В режиме промывки вода через основную сетку проходит по направлению изнутри наружу, после чего ускоряется благодаря дополнительной турбине и поступает в канализацию или приемную емкость. Данная особенность фильтра Honeywell HS10S позволяет использовать фильтр на протяжении многих лет, не заменяя его детали. Обратная промывка осуществляется вручную или автоматически (при установке привода автоматической промывки типа Z11S-A).
Технические характеристики:
Модификация (размер ячеек сетки): AA 100 мкм, AC 50 мкм, AB 20 мкм, AD 200 мкм
Присоединительный размер: 1/2″
Значение Kvs: 2,7 м3/ч
Температура воды на входе: 40°C
Рабочее давление: 0,15-1,6 МПа
Габаритные размеры:
R — диаметр входного/выходного отверстия: 1/2″
h — высота колбы: 350 мм
H — высота узла: 439 мм
I — ширина: 110 мм
L — монтажный размер: 255 мм
D — ширина колбы: 97 мм
Масса: 4,0 кг
